Винты самонарезающие с полупотайной головкой и заостренным концом для металла и пластмассы по ГОСТ 11651-80

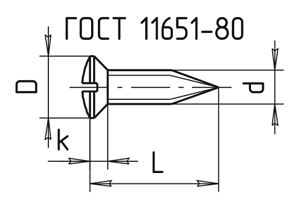

Рис. 1. Винт самонарезающий с полупотайной головкой
Таблица 1. Размеры и масса винтов самонарезающих по ГОСТ 11651-80
| d, мм | 3 | 4 | 5 | 6 |
| D, мм | 5,6 | 7,4 | 9,2 | 11 |
| k, не более, мм | 1,65 | 2,2 | 2,5 | 3 |
| L, мм | Масса 1000 штук, кг | |||
| 8 | 0,43 | 0,85 | – | – |
| 10 | 0,51 | 0,99 | 1,60 | – |
| 12 | 0,59 | 1,13 | 1,82 | 2,89 |
| 14 | 0,67 | 1,27 | 2,04 | 3,22 |
| 16 | 0,75 | 1,41 | 2,26 | 3,55 |
| 18 | 0,83 | 1,55 | 2,48 | 3,88 |
| 20 | 0,91 | 1,69 | 2,70 | 4,21 |
| 22 | – | 1,83 | 2,92 | 4,54 |
| 25 | – | 2,04 | 3,25 | 5,03 |
| 30 | – | 2,32 | 3,80 | 5,84 |
| 35 | – | 2,60 | 4,35 | 6,65 |
