Винты самонарезающие с полукруглой головкой и заостренным концом для металла и пластмассы по ГОСТ 11650-80

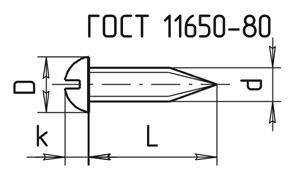

Рис. 1. Винт самонарезающий с полукруглой головкой
Таблица 1. Размеры и масса винтов самонарезающих по ГОСТ 11650-80
d, мм | 3 | 4 | 5 | 6 | ||
k, мм | 2,1 | 2,8 | 3,5 | 4,2 | ||
L, мм | 8–20 | 8–35 | 10–35 | 12–35 | ||
D, мм | 5,5 | 7,0 | 8,5 | 10,0 | ||
L, мм | Масса 1000 штук, кг | |||||
8 | 0,59 | 1,11 | – | – | ||
10 | 0,67 | 1,25 | 2,21 | – | ||
12 | 0,75 | 1,39 | 2,43 | 3,61 | ||
14 | 0,83 | 1,53 | 2,67 | 3,93 | ||
16 | 0,91 | 1,67 | 2,91 | 4,25 | ||
18 | 0,99 | 1,81 | 3,15 | 4,57 | ||
20 | 1,07 | 1,95 | 3,39 | 4,89 | ||
22 | – | 2,09 | 3,63 | 5,21 | ||
25 | – | 2,30 | 4,00 | 5,69 | ||
30 | – | 2,65 | 4,60 | 6,49 | ||
35 | – | 3,00 | 5,20 | 7,29 | ||
40 | – | – | 5,80 | – |
