Болты с шестигранной головкой класса точности А /повышенной точности/ по ГОСТ 7805-70

Аналоги: DIN 933,931, ISO 4014.

Болт с шестигранной головкой

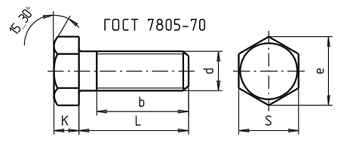

Рис. 1. Болт с шестигранной головкой


Таблица 1. Размеры и масса болтов по ГОСТ 7805-70

d М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27
шаг резьбы, мм 1 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3 3
K, мм 4 5,3 6,4 7,5 8,8 10 12 12,5 14 15 17
b, мм 18 22 26 30 34 38 42 46 50 54 60
S, мм 10 13 17
16		 19
18		 22
21		 24 27 30 32
34		 36 41
e (не менее),
мм		 11,1 14,4 18,9
17,8		 21,1
20,0		 24,5
23,4		 26,8 30,1 33,5 35,7
37,7		 40,0 45,6
L, мм Теоретическая масса 1000 штук болтов, кг
8 4,306 8,898 – – – – – – – – –
10 4,712 9,624 19,28 – – – – – – – –
12 5,118 10,35 20,42 – – – – – – – –
14 5,524 11,08 21,56 30,93 – – – – – – –
16 5,930 11,80 22,70 32,57 47,18 – – – – – –
18 6,336 12,53 23,83 34,21 49,41 65,54 – – – – –
20 6,742 13,25 24,97 35,85 51,65 68,49 95,81 – – – –
22 7,204 13,98 26,11 37,49 53,89 71,44 99,52 – – – –
25 7,871 15,07 27,82 39,95 57,25 75,87 105,1 136,4 – – –
28 8,537 16,56 29,52 42,41 60,60 80,29 110,6 143,3 – – –
30 8,981 17,35 30,66 44,05 62,84 83,24 114,3 147,9 180,6 – –
32 9,426 18,14 32,03 45,68 65,07 86,19 118,0 152,5 186,2 237,0 –
35 10,09 19,32 33,88 48,43 68,44 90,62 123,6 159,4 194,6 246,9 340,6
38 10,76 20,51 35,73 51,09 71,79 95,04 129,2 166,3 203,0 256,9 353,3
40 11,20 21,30 36,96 52,87 74,45 97,99 132,9 170,9 208,6 263,5 361,8
45 12,31 23,27 40,05 57,31 80,50 105,7 142,1 182,5 222,6 280,1 373,0
50 13,42 25,25 43,13 61,76 86,55 113,6 152,4 194,0 236,6 296,7 404,1
55 14,53 27,22 46,22 66,20 92,59 121,5 162,4 206,8 250,7 313,3 425,3
60 15,64 29,20 49,30 70,64 98,64 129,4 172,4 219,1 266,5 329,9 446,5
65 16,76 31,17 52,39 75,08 104,7 137,3 182,4 231,5 281,4 348,8 467,7
70 17,87 33,14 55,47 79,53 110,7 145,2 192,4 243,8 296,4 366,5 491,1
75 18,98 35,12 58,56 83,97 116,8 153,1 202,4 256,1 311,3 384,3 513,6
80 20,09 37,09 61,64 88,42 122,8 161,0 212,4 268,1 326,2 402,1 536,1
85 21,20 39,07 64,73 92,86 128,9 168,9 222,4 280,8 341,2 419,8 558,6
90 22,31 41,04 67,81 97,29 134,9 176,8 232,4 293,2 356,1 437,6 581,0
95 – 43,02 70,90 101,7 141,0 184,7 242,4 305,5 371,0 455,4 603,5
100 – 44,99 73,98 106,2 147,0 192,6 252,4 317,8 385,9 473,2 626,0
105 – – 77,07 110,6 153,1 200,5 262,4 330,2 400,9 490,9 648,5
110 – – 80,15 115,1 159,1 208,4 272,3 342,5 415,8 508,7 671,0
115 – – 83,23 119,5 165,2 216,3 282,3 354,9 430,7 526,5 693,5
120 – – 86,32 124,0 171,2 224,2 292,3 367,2 445,7 544,2 716,0
125 – – 89,40 128,4 177,2 232,1 302,3 379,5 460,6 562,0 738,5
130 – – 92,49 132,8 183,3 240,0 312,3 391,9 475,5 579,8 761,0
