Гайки шестигранные класса точности А /повышенной точности/ по ГОСТ 5927-70

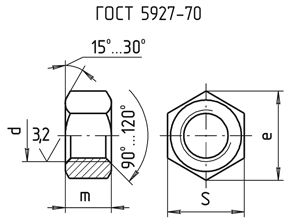

Рис. 1. Гайка шестигранная
Таблица 1. Размеры и масса гаек по ГОСТ 5927-70
| d, мм | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 |
| Шаг резьбы, мм | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2,0 | 2,5 | 3 | 3 | 3,5 |
| S, мм | 8 | 10 | 13 | 17 | 19 | 24 | 30 | 36 | 41 | 46 |
| е, не менее, мм | 8,8 | 11,1 | 14,4 | 18,9 | 21,1 | 26,8 | 33,5 | 40 | 45,6 | 51,3 |
| m, мм | 4 | 5 | 6,5 | 8 | 10 | 13 | 16 | 19 | 22 | 24 |
| Масса 1000 шт., кг | 1,208 | 2,441 | 5,548 | 11,370 | 15,400 | 33,17 | 62,60 | 107,00 | 161,4 | 224,50 |
