Сортамент и масса 1 м проката

Сортамент на горячекатаные швеллеры регламентируется ДСТУ 3436–96 (ГОСТ 8240–97). Данный стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 мм.

По форме и размерам швеллеры подразделяют на:

• У — с уклоном внутренних граней полок;
• П — с параллельными гранями полок;
• Э — экономичные с параллельными гранями полок;
• Л — легкой серии с параллельными гранями полок;
• С — специальные.

Швеллер с уклоном внутренних граней полок — серия У

вернуться к содержанию

Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 до 10 %.

Рис. 1. Швеллер с уклоном внутренних граней полок — серия У
по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления полок; t — толщина полки; r — радиус закругления полок.

Таблица 1. Размеры и масса швеллеров
с уклоном внутренних граней полок — серия У по ДСТУ 3436–96 (ГОСТ 8240–97)

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.

Швеллер с параллельными гранями полок — серия П

вернуться к содержанию

Рис. 2. Швеллер с параллельными гранями полок — серия П
по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S  — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

Таблица 2. Размеры и масса швеллеров
с параллельными гранями полок — серия П по ДСТУ 3436–96 (ГОСТ 8240–97)

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.

Швеллер экономичный – серия Э

вернуться к содержанию

Рис. 3. Швеллер экономичный — серия Э по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

Таблица 3. Размеры и масса швеллеров
экономичных – серия Э по ДСТУ 3436–96 (ГОСТ 8240–97)

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.

Швеллер легкий – серия Л

вернуться к содержанию

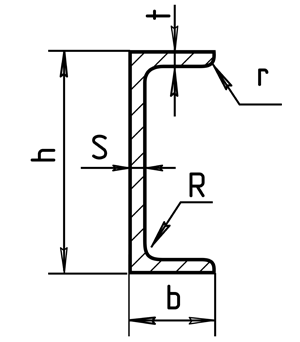

Рис. 4. Швеллер легкий — серия Л по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

Таблица 4. Размеры и масса швеллеров легких — серия Л по ДСТУ 3436–96 (ГОСТ 8240–97)

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности мате-риала 7850 кг/м³ и является справочной величиной.

Швеллер специальный – серия С (соответствует ГОСТ 19425–74)

вернуться к содержанию

Рис. 5. Швеллер специальный — серия С по ДСТУ 3436–96 (ГОСТ 8240–97)

Условные обозначения: h — высота швеллера; b — ширина полки; S — толщина стенки; R — радиус внутреннего закругления; t — толщина полки; r — радиус закругления полок.

Таблица 5. Размеры и масса швеллеров
специальных — серия С по ДСТУ 3436–96 (ГОСТ 8240–97)

Примечание. Масса 1 м швеллера вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной. * — Геометрические размеры швеллера 30С по ГОСТ 8240–97 отличаются от размеров швеллера 30С по ГОСТ 19425–74 .

Швеллеры изготавливают длиной от 2 до 12 м. Допускается изготовление швеллеров длиной свыше 12 м по соглашению потребителя с изготовителем. По длине швеллеры подразделяются на:

• мерной длины;
• мерной длины с немерной в количестве не более 5 % от массы партии;
• кратной мерной длины;
• кратной мерной длины с немерной в количестве не более 5 % от массы партии;
• немерной длины;
• ограниченной длины в пределах немерной.

Предельные отклонения размеров и массы

вернуться к содержанию

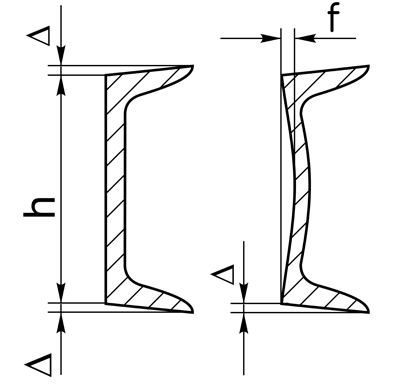

Рис. 6. Предельные отклонения размеров швеллера

Таблица 6. Предельные отклонения параметров

Предельные отклонения по массе не должны превышать ±4 % для партии и ±6 % для отдельного швеллера. Отклонение по массе — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц теоретической массы.

Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля.

Предельные отклонения по длине

вернуться к содержанию

Стандарт устанавливает предельные отклонения по длине швеллеров мерной и кратной мерной длины. Они не должны превышать:

• при длине от 2 до 8 м включ. — до + 40 мм;
• при длине свыше 8 м — до + [40+5•(L–8)] мм, но не более 100 мм, где L – длина швеллера в метрах.

Косина реза, возникающая при обрезке швеллера, не должна выводить длину швеллеров за предельные отклонения по длине. Длина отдельного швеллера определяется стандартом как наибольшая длина условно вырезанной штанги с торцами, перпендикулярными продольной оси. Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2 % длины, по соглашению изготовителя с потребителем — до 0,15 % длины.

При расчете массы партии к общей длине партии швеллеров в метрах мерной или кратной мерой длины прибавляют половину суммы предельных отклонений по длине швеллеров в партии.
