Шурупы с потайной головкой по ГОСТ 1145-80

Шуруп с потайной головкой

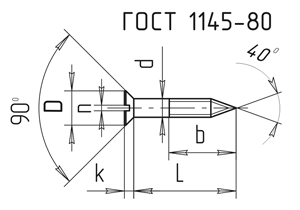

Рис. 1. Шуруп с потайной головкой


Таблица 1. Размеры и масса шурупов по ГОСТ 1145-80

d, мм 2,5 3 3,5 4 5 6 8 10
b, мм не менее 0,6 L
D, мм 4,7 5,6 6,5 7,4 9,2 11 14,5 18
k, не более, мм 1,5 1,65 1,93 2,2 2,5 3 4 5
  Масса 1000 штук, кг
L\d, мм 2,5 3,0 3,5 4,0 5,0 6,0 8,0 10,0
10 – 0,42 – – – – – –
13 0,39 0,56 0,75 0,97 1,45 – – –
16 0,48 0,69 0,93 1,20 1,81 – – –
18 0,54 0,77 1,04 1,35 2,06 – – –
20 0,60 0,86 1,16 1,51 2,3 3,24 – –
22 0,66 0,95 1,28 1,66 2,54 3,58 – –
25 0,75 1,08 1,46 1,89 2,9 4,10 – –
30 – 1,3 1,72 2,28 3,51 4,97 – –
35 – – 2,05 2,66 4,11 5,84 – –
40 – – 2,34 3,05 4,72 6,7 – –
45 – – – 3,43 5,3 7,57 – –
50 – – – 3,82 5,93 8,43 14,75 –
60 – – – 4,59 7,14 10,16 17,8 –
70 – – – – 8,35 11,9 20,85 –
80 – – – – – 13,63 23,9 36,97
90 – – – – – 15,26 26,96 41,72
100 – – – – – – 30,01 46,47
