Дюбели-гвозди
Содержание
- 1. Дюбели-гвозди для ручной забивки
- 2. Дюбели высокопрочные для пристрелки
- 3. Дюбели-гвозди с шайбами с цинковым покрытием
Дюбели-гвозди для ручной забивки
Таблица 1. Размеры и масса дюбелей для ручной забивки
|
Размер дюбелей, dxL, мм |
Масса 1000 дюбелей, кг |
|
Размер дюбелей, dxL, мм |
Масса 1000 дюбелей, кг |
Размер дюбелей, dxL, мм |
Масса 1000 дюбелей, кг |
|
| 3,0х30 | 1,99 | 3,7х30 | 3,10 | 4,5х30 | 4,4 | ||
| 3,0х35 | 2,26 | 3,7х35 | 3,50 | 4,5х35 | 5,0 | ||
| 3,0х40 | 2,53 | 3,7х40 | 4,00 | 4,5х40 | 5,6 | ||
| 3,0х50 | 3,07 | 3,7х50 | 4,80 | 4,5х50 | 6,8 | ||
| 3,7х60 | 5,60 | 4,5х60 | 8,0 |
Дюбели высокопрочные для пристрелки

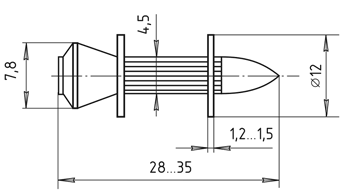

Рис. 1. Дюбель для пристрелки
Используются для пристрелки стальных элементов суммарной толщиной до 20 мм.
Марки стали: 70, 70В.
Таблица 2. Размеры и масса дюбелей для пристрелки
|
Размер дюбелей, мм |
Масса 1000 шт., кг |
| 4,5х28 | 5,59 |
| 4,5х35 | 6,24 |
Дюбели-гвозди с шайбами с цинковым покрытием

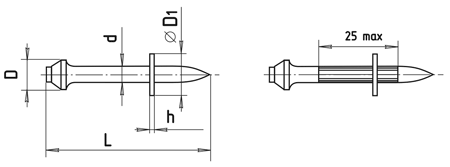

Рис. 2. Дюбели с шайбами
Марка стали: сталь 70 класса ВК, КК, ВД.
Таблица 3. Размеры и масса дюбелей с шайбами
|
d, мм |
D, мм |
L, мм |
D1, мм |
h, мм |
Размер дюбелей, dxL, мм |
Масса 1000 дюбелей, кг |
Масса 1000 шайб, (h=1,5 мм), кг |
| 3,7 | 8 | 30 | 12 | 1,0–1,5 | 3,7х30 | 4,30 | 1,2 |
| 3,7 | 8 | 40 | 3,7х40 | 5,20 | |||
| 4,5 | 10 | 30 | 4,5х30 | 5,55 | |||
| 4,5 | 10 | 40 | 4,5х40 | 6,75 | 1,15 | ||
| 4,5 | 10 | 50 | 4,5х50 | 7,95 | |||
| 4,5 | 10 | 60 | 4,5х60 | 9,15 |
