Шурупы

Содержание

Общая информация

Шуруп — металлический стержень цилиндрической формы с винтовой нарезкой и заборным конусом в нижней части для лучшего ввинчивания в древесину. Разли-чают шурупы с полукруглой, потайной и полупотайной головками.

В данном разделе содержится информация о следующих видах металлических изделий:

  • шурупы с полукруглой головкой (по ГОСТ 1144-80);
  • шурупы с потайной головкой (по ГОСТ 1145-80);
  • шурупы с шестигранной головкой (по ГОСТ 11473-75).

Действующие стандарты

вернуться к содержанию

Номер Название
ГОСТ 1144-80 Шурупы с полукруглой головкой. Конструкция и размеры
ГОСТ 1145-80 Шурупы с потайной головкой. Конструкция и размеры
ГОСТ 1146-80 Шурупы с полупотайной головкой. Конструкция и размеры
ГОСТ 1147-80 Шурупы. Общие технические условия
ГОСТ 11473-75 Шурупы с шестигранной головкой. Конструкция и размеры
ГОСТ 809-71 Шурупы путевые. Технические условия



вернуться к содержанию

Шурупы с полукруглой головкой по ГОСТ 1144-80

Шуруп с полукруглой головкой

* Шурупы исполнения 2 выпускаются с L до 22 мм.

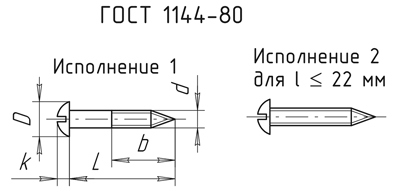

Рис. 1. Шуруп с полукруглой головкой


Таблица 1. Размеры и масса шурупов по ГОСТ 1144-80

d, мм 2,5 3 3,5 4 5 6 8 10
b, мм    не менее 0,6 L
D, мм 5 6 7 8 10 12 16 20
k, мм 1,7 2,1 2,4 2,8 3,5 4,2 5,6 7
Масса 1000 штук, кг
L/d, мм 2,5 3 3,5 4 5 6 8 10
10 – 0,65 – – – – – –
13 0,51 0,77 1,07 1,44 2,4 – – –
16 0,6 0,9 1,25 1,67 2,76 – – –
18 0,66 0,99 1,36 1,83 3 – – –
20 0,71 1,08 1,48 1,98 3,24 4,88 – –
22 0,77 1,16 1,6 2,14 3,49 5,22 – –
25 0,86 1,3 1,78 2,36 3,85 5,74 – –
30 – 1,52 2,07 2,75 4,45 6,61 – –
35 – – 2,36 3,14 5,06 7,47 – –
40 – – 2,66 3,52 5,67 8,34 – –
45 – – – 3,91 6,27 9,2 – –
50 – – – 4,29 6,88 10,07 18,47 –
60 – – – 5,06 8,09 11,8 21,52 –
70 – – – – 9,3 13,53 24,57 –
80 – – – – – 15,26 27,63 44,39
90 – – – – – 16,99 30,68 49,14
100 – – – – – – 33,73 53,89



вернуться наверх

Шурупы с потайной головкой по ГОСТ 1145-80

Шуруп с потайной головкой

Рис. 1. Шуруп с потайной головкой


Таблица 1. Размеры и масса шурупов по ГОСТ 1145-80

d, мм 2,5 3 3,5 4 5 6 8 10
b, мм не менее 0,6 L
D, мм 4,7 5,6 6,5 7,4 9,2 11 14,5 18
k, не более, мм 1,5 1,65 1,93 2,2 2,5 3 4 5
  Масса 1000 штук, кг
L\d, мм 2,5 3,0 3,5 4,0 5,0 6,0 8,0 10,0
10 – 0,42 – – – – – –
13 0,39 0,56 0,75 0,97 1,45 – – –
16 0,48 0,69 0,93 1,20 1,81 – – –
18 0,54 0,77 1,04 1,35 2,06 – – –
20 0,60 0,86 1,16 1,51 2,3 3,24 – –
22 0,66 0,95 1,28 1,66 2,54 3,58 – –
25 0,75 1,08 1,46 1,89 2,9 4,10 – –
30 – 1,3 1,72 2,28 3,51 4,97 – –
35 – – 2,05 2,66 4,11 5,84 – –
40 – – 2,34 3,05 4,72 6,7 – –
45 – – – 3,43 5,3 7,57 – –
50 – – – 3,82 5,93 8,43 14,75 –
60 – – – 4,59 7,14 10,16 17,8 –
70 – – – – 8,35 11,9 20,85 –
80 – – – – – 13,63 23,9 36,97
90 – – – – – 15,26 26,96 41,72
100 – – – – – – 30,01 46,47



вернуться наверх

Шурупы с шестигранной головкой по ГОСТ 11473-75

Аналог: DIN 571.

Шуруп с шестигранной головкой

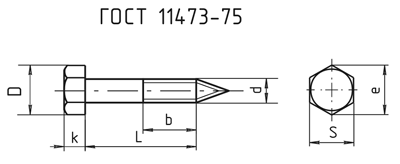

Рис. 1. Шуруп с шестигранной головкой


Таблица 1. Размеры и масса шурупов по ГОСТ 11473-80

d, мм 6 8 10 12
b, мм не менее 0,6 L
k, мм 4 5,5 7 7,5
S, мм 10 13 17 17
е, не менее, мм 10,89 14,2 18,72 18,7
L, мм  Масса 1000 шт., кг
30 6,53 12,5 – –
35 7,29 13,9 – –
40 8,05 15,6 – –
45 8,81 16,6 – –
50 9,57 17,9 31,6 –
60 11,09 20,6 35,9 –
70 12,61 23,3 40,2 –
80 14,12 26,1 44,4 62,1
90 15,64 28,8 48,7 68,6
100 17,16 31,5 52,9 75,00
